Резка токарным станком с применением технологий МЦП и лазерной обработки кругообразных элементов
Компания «Константа» осуществляет высокоточную резку и формообразование кругообразных элементов на токарных станках с использованием современных методов многоцелевой плазменной обработки (МЦП) и лазерной резки. Кругообразные элементы представляют собой детали, основные поверхности которых являются поверхностями вращения: кольца, диски, фланцы, шайбы, втулки, обечайки, дисковые ножи и другие изделия, у которых наружный и внутренний контуры имеют круглую или близкую к круговой геометрию. Такие детали широко применяются в пищевом оборудовании, машиностроении и приборостроении, где требуется высокая точность посадки, минимальное биение и стабильная геометрия при длительной эксплуатации.
Токарная обработка является оптимальным способом изготовления кругообразных элементов, поскольку главное движение заготовки — вращение вокруг собственной оси — естественно соответствует форме детали. Режущий инструмент совершает движение подачи вдоль или перпендикулярно оси вращения, последовательно формируя наружные и внутренние цилиндрические, конические и торцовые поверхности. При этом достигается высокая концентричность наружного и внутреннего диаметров, а также минимальное радиальное и торцовое биение.
Особенности токарной резки кругообразных элементов
Процесс токарной резки кругообразных заготовок начинается с закрепления исходного материала в патроне, на оправке или в специальных кулачках. Для тонкостенных колец и дисков применяются мягкие кулачки или разжимные оправки, чтобы исключить деформацию заготовки под действием силы зажима. После закрепления выполняется подрезка торца, что создает базовую поверхность для последующих измерений и установок. Далее производится обтачивание наружного диаметра, растачивание внутреннего отверстия и, при необходимости, формирование фасок, канавок и радиусных переходов.
Отрезка готового элемента от прутка или трубы выполняется отрезным резцом с узкой режущей пластиной. Для минимизации ширины реза и снижения потерь материала используют резцы с пластинами толщиной 2–3 мм. При работе с нержавеющими сталями и высокопрочными сплавами особое внимание уделяется отводу стружки и применению достаточного количества смазочно-охлаждающей жидкости, чтобы предотвратить налипание материала на режущую кромку и ухудшение качества поверхности.

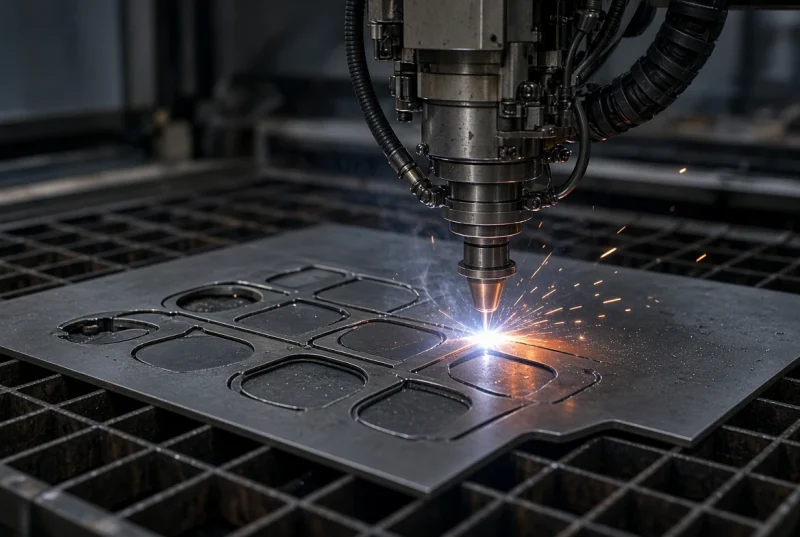

Технология МЦП (многоцелевая плазменная обработка) в сочетании с токарной резкой позволяет предварительно раскроить листовой или трубный прокат на заготовки, близкие по форме к будущей детали. Плазменная дуга высокой температуры расплавляет металл, а поток газа выдувает расплав, образуя рез. Хотя зона термического влияния при плазменной резке больше, чем при лазерной, метод эффективен для толстостенных заготовок и материалов, плохо поддающихся лазерной обработке.
Роль лазерной резки в изготовлении кругообразных элементов
Лазерная резка применяется как самостоятельный метод получения кругообразных контуров из листового металла, так и в качестве подготовительной операции перед токарной доработкой. Волоконный лазер обеспечивает узкий керф (ширину реза) порядка 0,1–0,3 мм и минимальную зону термического влияния. Это особенно важно при вырезке тонких дисков и колец из нержавеющей стали, где необходимо сохранить коррозионную стойкость кромки и избежать коробления.
При лазерной резке кругообразных элементов управляющая программа задает траекторию движения лазерной головки по дуге окружности. Современные системы ЧПУ позволяют компенсировать тепловые деформации и обеспечивать постоянство диаметра по всей окружности. После лазерной вырезки заготовка передается на токарный станок для чистовой обработки посадочных поверхностей, снятия фасок и достижения требуемой точности по IT6–IT8.
Комбинация лазерной резки и последующего точения позволяет существенно сократить припуски на механическую обработку. Вместо того чтобы точить деталь из цельной заготовки большого диаметра, сначала лазерным лучом вырезается контур с небольшим припуском, а затем на токарном станке выполняется чистовое обтачивание и растачивание. Такой подход снижает расход материала, уменьшает время обработки и нагрузку на инструмент.
Технологические параметры и режимы резания
При токарной обработке кругообразных элементов скорость резания выбирается в зависимости от материала и диаметра обрабатываемой поверхности. Для конструкционных сталей скорость составляет 80–150 м/мин, для нержавеющих сталей — 40–80 м/мин, для алюминиевых сплавов — 200–400 м/мин. Подача при чистовом точении обычно находится в диапазоне 0,05–0,15 мм/об, глубина резания — 0,2–0,5 мм. Эти параметры обеспечивают получение шероховатости поверхности Ra 0,8–1,6 мкм без дополнительной шлифовки.
Особое значение имеет жесткость технологической системы. Тонкостенные кольца склонны к вибрациям и деформации под действием силы резания. Для снижения вибраций применяют демпфирующие оправки, уменьшают вылет инструмента и используют резцы с положительными передними углами. При обработке длинных тонкостенных обечаек используют люнеты, поддерживающие заготовку и предотвращающие прогиб.
Контроль биения является критически важным этапом. Радиальное биение наружной и внутренней поверхностей не должно превышать 0,02–0,05 мм для большинства применений в пищевом оборудовании. Торцовое биение дисков и фланцев контролируется индикатором часового типа или на координатно-измерительной машине. Достижение малых значений биения обеспечивается точной установкой заготовки, балансировкой патрона и применением прецизионных подшипников шпинделя.
Сравнительный анализ методов получения кругообразных элементов
| Параметр | Токарная резка | Лазерная резка | Комбинированный метод (лазер + точение) |
|---|---|---|---|
| Точность диаметра | ±0,01–0,03 мм | ±0,05–0,1 мм | ±0,01–0,02 мм |
| Радиальное биение | 0,01–0,03 мм | 0,05–0,15 мм | 0,01–0,02 мм |
| Шероховатость поверхности Ra | 0,8–1,6 мкм | 6,3–12,5 мкм | 0,8–1,6 мкм |
| Зона термического влияния | Отсутствует | 0,1–0,4 мм | Минимальная (удаляется при точении) |
| Эффективность использования материала | Средняя (при работе из прутка) | Высокая (раскрой листа) | Очень высокая |
| Производительность при серийном выпуске | Высокая | Очень высокая для предварительного раскроя | Оптимальная |
Материалы, применяемые для кругообразных элементов
Наиболее распространенными материалами являются нержавеющие стали аустенитного класса (AISI 304, 316, 321), мартенситные стали для режущих дисков, алюминиевые сплавы серий 5xxx и 6xxx, а также латунь и бронза. Выбор материала определяется условиями эксплуатации: коррозионной стойкостью, износостойкостью, прочностью и возможностью дальнейшей термической обработки.
Для дисковых ножей пищевого оборудования применяют стали с повышенным содержанием углерода и легирующих элементов, обеспечивающих высокую твердость после закалки (58–62 HRC). После токарной обработки такие детали подвергаются закалке, отпуску и последующей шлифовке режущей кромки. Лазерная резка в этом случае используется для получения заготовки близкой формы, что снижает объем снимаемого металла при точении и шлифовании.
При обработке тонких колец из нержавеющей стали важно учитывать склонность материала к наклепу. Избыточная деформация при зажиме или слишком большие силы резания приводят к изменению размеров после снятия детали со станка. Поэтому применяют специальные режимы с малыми глубинами резания и используют оправки с минимальным усилием разжима.
Контроль качества кругообразных элементов
Система контроля включает измерение наружного и внутреннего диаметров микрометрами и нутромерами, проверку биения на контрольных оправках, оценку шероховатости поверхностей и визуальный осмотр кромок на отсутствие заусенцев и трещин. Для ответственных деталей применяется трехмерное сканирование с построением цветовой карты отклонений от номинальной геометрии.
Особое внимание уделяется перпендикулярности торцовых поверхностей к оси вращения и параллельности торцов между собой. Отклонения от перпендикулярности более 0,02 мм на диаметре 100 мм могут привести к неравномерному износу при работе в узле и возникновению вибраций. Поэтому чистовая подрезка торцов выполняется на жестких режимах с минимальной подачей.
| Контролируемый параметр | Метод измерения | Допустимое отклонение | Применяемое оборудование |
|---|---|---|---|
| Наружный диаметр | Микрометр, нутромер, КИМ | ±0,01–0,03 мм | Микрометр гладкий, координатно-измерительная машина |
| Внутренний диаметр | Нутромер индикаторный, КИМ | ±0,01–0,03 мм | Нутромер, оптический измерительный проектор |
| Радиальное биение | Индикатор часового типа на оправке | 0,01–0,05 мм | Индикатор, прецизионная оправка |
| Торцовое биение | Индикатор на поворотном столе | 0,02–0,05 мм | Индикатор часового типа, контрольный стенд |
| Шероховатость поверхности | Профилометр | Ra 0,8–1,6 мкм | Контактный и оптический профилометр |
| Перпендикулярность торца | Угольник, КИМ | 0,02 мм на 100 мм диаметра | Координатно-измерительная машина |
Типовые технологические маршруты изготовления
Для дисков и фланцев типичный маршрут включает лазерную вырезку контура из листа, токарную обработку наружного и внутреннего диаметров, подрезку торцов, сверление крепежных отверстий (при необходимости) и финишную обработку кромок. Для колец и втулок чаще используется токарная обработка из трубы или прутка с последующей отрезкой. При серийном производстве применяют многошпиндельные токарные автоматы или токарные центры с прутковой подачей, что позволяет изготавливать детали в полностью автоматическом цикле.
При изготовлении тонкостенных обечаек и длинных колец маршрут усложняется. Сначала выполняется предварительное точение с большими припусками, затем термическая обработка для снятия внутренних напряжений, после чего производится чистовое точение. Такой подход предотвращает коробление детали после окончательной обработки.
| Тип кругообразного элемента | Основные операции | Ключевые технологические требования | Рекомендуемое оборудование |
|---|---|---|---|
| Дисковый нож | Лазерная вырезка → точение → закалка → шлифование кромки | Твердость 58–62 HRC, точность профиля, минимальное биение | Лазерный станок, токарный центр, плоскошлифовальный станок |
| Фланец | Лазерный раскрой → точение посадочных поверхностей → сверление | Соосность, перпендикулярность торца, точность отверстий | Лазерный станок, токарный центр с ЧПУ |
| Кольцо / втулка | Точение из трубы → растачивание → отрезка → снятие фасок | Концентричность, шероховатость, отсутствие деформаций | Токарный станок с ЧПУ, разжимные оправки |
| Тонкостенная обечайка | Предварительное точение → термообработка → чистовое точение | Минимальное коробление, стабильность размеров | Токарный центр, термопечь, контрольные оправки |
Преимущества комплексной технологии
Сочетание токарной резки, технологий МЦП и лазерной обработки позволяет гибко выбирать оптимальный маршрут в зависимости от партии, материала и требований к точности. Для единичных и мелкосерийных заказов эффективно применение лазерной вырезки с последующей токарной доработкой. Для крупных серий предпочтительна полностью токарная технология с прутковой или трубной заготовкой. В обоих случаях обеспечивается высокая повторяемость размеров, минимальное биение и качество поверхности, соответствующее требованиям пищевой промышленности и точного машиностроения.
Технические тонкости каждого этапа — от выбора способа закрепления заготовки до назначения режимов резания и методов контроля — напрямую влияют на конечное качество кругообразных элементов. Компания «Константа» реализует полный цикл изготовления таких деталей, используя современное токарное оборудование с ЧПУ, лазерные комплексы и многоцелевые системы обработки, что гарантирует стабильные результаты при работе с широким спектром материалов и геометрических форм.
